KTC316礦用工作面及皮帶運輸通信控制系統。有較強的適用性和可擴展性，可以組成不同的控制規模，可實現小到一個工作面，一條皮帶，大到整個采區的生產過程控制。可實現對沿線設備的保護、沿線通話、故障檢測、沿線設備狀態監測及語音報警等功能，還可對皮帶的速度、溫度、堆煤、煙霧、跑偏、撕裂等狀態進行監測，并進行超限告警及保護。本裝置具有獨立的安全保障回路，在任何情況和任何地點，通過按下閉鎖按鈕或拉線急停開關，或者當設備發生故障以及監測的狀態參數超限時，都能使被控設備立即停車；以保障人身和設備的安全。

一、裝置組成KTC316礦用工作面及皮帶運輸通信控制系統由以下部分組成：

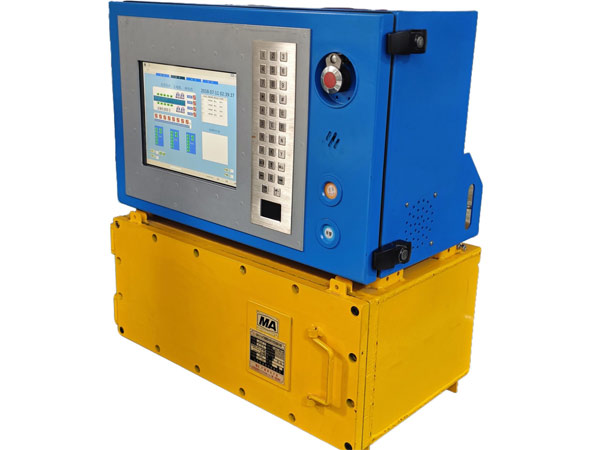

a） TH18礦用本安型控制臺

b） KTK18(A)礦用本安型擴音電話

c） KTK18(B)礦用本安型多功能擴音電話

d） KTK18(C)礦用本安型雙向急停擴音電話

e）KTC286-ZD礦用本安型多功能終端

f） KHJ18礦用本安型雙向急停閉鎖開關

g） KDW127/18 礦用隔爆兼本質安全型直流穩壓電源

二、技術特性

2.1基本參數2路本安供電不共地:

1路本安 12V供電:Ui：DC12.5V，Ii：1.5 A，Ci：0μF，Li：0mH；

2路本安 18V供電:Ui：DC18.6V，Ii：1A，Ci：0μF，Li：0mH；2路 485通訊端：Uo:7V，Io:0.1A，Co:20μF，Lo：10mH。

2.2通訊控制系統主要功能

通話聲強均達到 95dB（A計權）以上。

2.3聯絡信號打點信號：信號響度不低于 100dB。

2.4語音報警系統具有起動報警、閉鎖報警、故障報警以及保護報警功能，報警信號為語音信號，其報警信號響度大于 100dB（A計權）。

2.5控制接口

a)大輸入量 32路32路開關量輸入為無源開關量輸入（其中 8路可設置為脈沖信號）。

b)大輸出量 24路24路開關量輸出均為繼電器無源常開觸點輸出（接點容量 DC 30V/200mA，導通時接觸

電阻不大于 0.5Ω，開路電阻不小于 10MΩ）。

三、裝置功能

3.1系統中控制臺的顯示功能

a)系統沿線狀態顯示；

b)各檢測點報警顯示；

c)實時時鐘顯示；

d)設備運行狀態顯示。

3.2沿線狀態檢測及顯示

對設備的啟停狀態進行檢測，對皮帶運輸機的速度、煙霧、縱向撕裂、跑偏、堆煤、撕裂等各種工況進行檢測，對沿線掛接設備進行檢測。主控單元對以上參數進行檢測后，在TH18礦用本安型控制臺大屏幕彩色液晶屏上顯示出來。（以圖形和文字的形式顯示。）

3.3設備開機率的統計顯示

對設備的運行時間以及統計的開機率進行顯示。

3.4工作面設備的啟停控制

通過按鍵，可對工作面破碎機、轉載機、前后部運輸機及泵站等設備進行啟停控制。并具有電機高低速切換功能，實現逆煤流啟動，順煤流停車。

3.5皮帶運輸機設備的啟停控制

通過按鍵，對皮帶運輸機及泵站等設備進行啟停控制，并對皮帶運輸機實現煙霧、堆煤、撕裂、速度、溫度、跑偏等保護，并完成皮帶運輸機沿線的拉線閉鎖、呼叫及通話等功能。

3.6報警

具有完善的語音報警功能：設備啟動前，以及發生各種故障時進行語音報警，報警時間的長短可以通過參數設定

3.7分布式控制

在裝置中可串接 KTK18(B)礦用本安型多功能擴音電話，它本身帶有輸入和輸出。輸出為開關量接點，輸入可接入電平量。有了它，不需從控制臺另外拉線，就可實現數據遠程采集和遠程控制。

3.8多機級連

多套裝置之間，通過裝置自身沿線所帶的七芯電纜，就可以實現連機功能。

3.9靈活的參數設置功能

通過控制臺上的參數設置功能，可以對參數進行相應的設置和調整，不同的設置能實現不同的邏輯控制。

3.10通話功能

采用半雙工通信方式，聲強達到 95dB以上，話音清晰。

3.11閉鎖及拉線急停功能

按下閉鎖鍵或拉動沿線的電纜（配接 KTK18(C)礦用本安型雙向急停擴音電話和 KHJ18礦用本安型雙向急停閉鎖開關），就可實現被控設備的緊急停車，并顯示急停位置。

3.12沿線電壓監測功能

在多功能終端上有指示燈，當綠燈長亮，紅燈閃爍時，代表終端電壓正常，當紅燈長亮，

綠燈閃爍時，代表終端電壓偏低。

3.13遠控功能

通過操作系統中 KTK18(B)礦用本安型多功能擴音電話的左、右兩個旋鈕，可分別實現對前、后部運輸機的起動、停止和閉鎖。

3.14電纜及接插件

在 KTC316礦用工作面及皮帶運輸通信控制系統中，我們采用了七芯帶屏蔽礦用拉力電纜，

接插件插針采用鍍金處理，接插件外殼為精鑄不銹鋼，插頭、插座采用“U”型銷連接。

四、應用場景

a)能對工作面的破碎機、轉載機、前部運輸機、后部運輸機進行集中控制和單獨控制。

b)能實時顯示工作面各被控設備的運行狀態。

c)能實現工作面沿線的語音通信。

d)當按下沿線電話上的閉鎖按鈕時，能實現對沿線被控設備的緊急停車。

e)多功能電話上有兩個旋鈕，能實現對前部運輸機或后部運輸機的遠程啟停控制及鎖定。

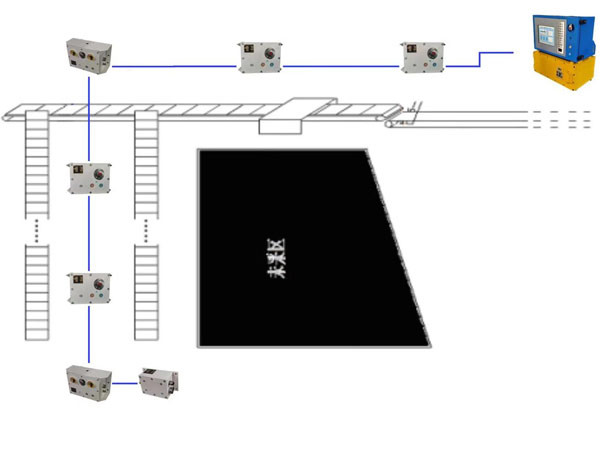

4.1工作面應用

a)能對工作面的破碎機、轉載機、前部運輸機、后部運輸機進行集中控制和單獨控制。

b)能實時顯示工作面各被控設備的運行狀態。

c)能實現工作面沿線的語音通信。

d)當按下沿線電話上的閉鎖按鈕時，能實現對沿線被控設備的緊急停車。

e)多功能電話上有兩個旋鈕，能實現對前部運輸機或后部運輸機的遠程啟停控制及鎖定。

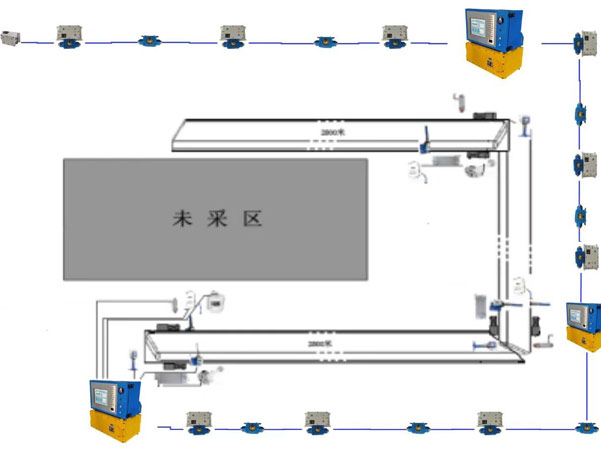

4.2 皮帶控制

a)能對多部皮帶進行集中控制和單獨控制。

b)能實時顯示各被控設備的運行狀態。

c)能實現皮帶面沿線的語音通信。

d)當按下沿線電話上的閉鎖按鈕（或拉動沿線的線纜）時，能實現對沿線被控設備的緊急停車。

e)控制臺或分站上接入各種保護傳感器，能實現對各條皮帶的保護及超溫灑水功能。
