關鍵詞：全數字 CAN通訊、替代 PLC信號裝置、主備信號一體化；

1、應用范圍：用于煤礦非煤礦山，立井提升，斜井提升信號系統；

2、技術先進性

2.1本設計采用 CAN總線通訊技術，較 485通訊有更長的通訊距離，和更強的抗干擾能力。支持超過 30個節點，傳送距離可達 2km（電纜）；

2.2本設計采用語音數字處理技術，克服了模擬信號傳輸距離近，抗干擾能力差的問題。使得在井下惡劣電器環境中仍可獲得準確的數據傳輸，足夠清晰的語音。

2.3采用高分辨率彩色顯示屏，漢字顯示（上行、下行、慢上、慢下、急停、調罐慢上、調罐慢下）顯示信息更加豐富。

2.4內部集成語音存儲芯片，語音提示（上行、下行、慢上、慢下、急停，調罐慢上、調罐慢下）等信息。

2.5具有 CAN通訊接口，以及 485接口，方便與其它智能設備對接，所有通訊接口均具有高壓磁隔離電路，以及瞬態電路，大大提高了信號系統的抗干擾能力。

3、主要技術指標

3.1電源電壓：AC 127V；工作電流：0.3A；

3.2本安參數：

Uo1：DC12.5V,Io1:1500mA,工作電流：500mA;Uo2：DC5.5V,Io2:2000mA,工作電流 800mA；CAN通信：Uo：3.6V,Io:300mA,Co：10uF,Lo：10mH

3.3 CAN傳輸距離：2km；

3.4接口配置：CAN接口—1路，光纖通訊接口-1路；輸入接口—12路；無觸點輸出接口—10路(60V，500mA)；（根據需求可擴展一塊控制板輸入接口—12路，無觸點輸出接口—10路）

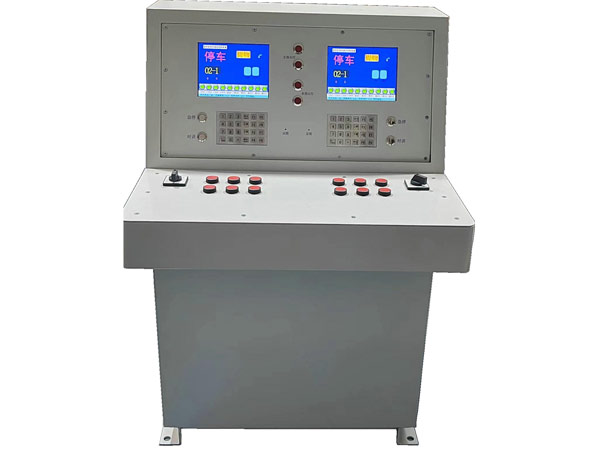

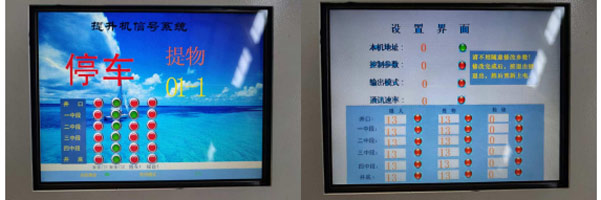

工作界面

4、基本功能

4.1可發出打點信號，同時具有數顯、漢字顯示、語音提示功能（上行、下行、慢上、慢下、急停）語言音響聲級：不低于 85dB

4.2有提人、提物模式可供選擇；

4.3具有二級傳送功能，其它水平信號只能發到斜巷上口，顯示打點數和打點位置編號，斜巷上口信號再轉發到車房（急停信號可以發到所有聯機裝置），自動實現多水平的信號區分；

4.4急停功能，在待機狀態下，按下急停按鈕時聯線上的各裝置，均發出聲光信號，并數字顯示位置編號，漢字顯示“急停”，語音提示“急停”，并控制提升機緊急停車。

4.5信號閉鎖輸出功能，信號裝置有無源接點接入絞車控制回路，即信號不發或發 1點信號時（工作信號或急停信號同樣有效）控制絞車無法啟動，當發開車信號時（2、3、4、5、點），絞車允許啟動；

4.6當絞車起動時，車房內信號裝置輸入工作閘繼電器常開接點信號，可實現每個水平自動控制語音報警器；

4.7對講呼叫功能。在待機狀態下，可實現單工對講及呼叫功能,數字通訊，語音清晰；

4.8信號記憶查詢功能。通過車房內信號器上的“信號”按鈕，可查詢前十次沿線信號器發出的信號；

4.9有三種控制輸出方式，可根據現場需要自由選擇；

4.10用于無繩絞車或皮帶運輸時，具有起動預警功能(設備準備起動，注意安全)。
